TES-6830+6801 电力品质分析仪 (100A)

TES-6830+6802 电力品质分析仪 (1000A)

TES-6830+3007 电力品质分析仪(3000A)

TES-6830+3007

电力品质分析仪适用各种电力系统 (三相四线、三相三线、单相两线、单相三线)
电流电压都是真均方根值 (True RMS)
电力品质分析仪真实功率，瓦特 (W ， KW ， MW ， GW)
在功率 (VA ， KVA ， MVA) ，虛功率 (VAR ， KVAR ， MVAR)
功率因素 (PF) ，相角 (Φ)
瓦特小时，耗电度数 (WH ， KWH ， KVARH ， PFH)
电流测量从 0.1mA 到 3000A ，可测小型IT待机耗电量到大型电力系统的最大需求
电力品质分析仪一个画面同时显示35个三相四线的电力参数
可设定CT比(1 to 600)与PT比(1 to 3000)

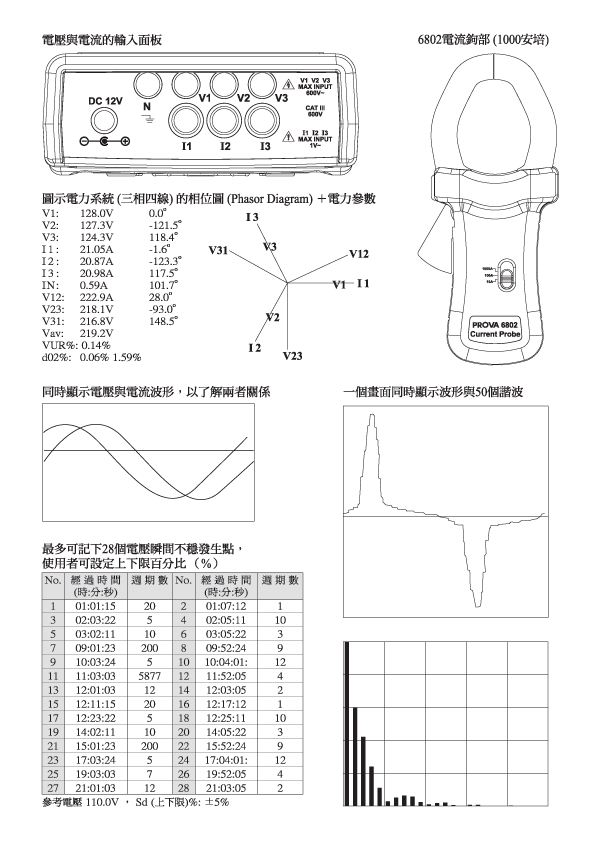

同时显示电压与电流波形，以了解两者关系
显示系统最大需求 ( 平均耗电量 AD 用 W ， KW ， MW 表示 )
显示系统最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示，使用者可设定评估时间)
有背光的大型点阵矩阵LCD显示
光学式 USB介面
内建时钟及万年历，配合记录使用
电流电压谐波分析可高达99次
电力品质分析仪一个画面同时显示波形与50个谐波
高速度取样速度(每周期1024点)来确实显示波形，并指出最大最小峰值
谐波总量百分比 (%THD-F) 分析
示各种电力系统相位图(Phasor Diagram)，以了解各相间的电压电流关系
侦测电压瞬间不稳，记下28个发生点(时间+几个周期)，使用者可设定上下限百分比 (%)
显示三相电压不平衡比值 (VUR)
显示三相电压不平衡因百分比 (d0% ,d2%)
电力品质分析仪显示中性线不平衡的电流 (In)
记忆容量可纪录三相四线系统17000笔资料，使用者可设定定时记录的时间 (2到6000秒)
可即时输出波形、电力系统参数或100个谐波等资料
部直径(Model 3007 为软性感测器直径)∶ -Model 6801 30mm(approx) -Model 6802 55mm(approx),64*24mm(bus bar) -Model 3007 170mm(approx)

　

电力品质分析仪

AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)

范围	解析度	读值准确度(6800+6801)	读值准确度 (6800+6802)	读值准确度 (6800+3007)
5.0 – 99.9W	0.1W	±1% ± 0.8 w	±1% ± 0.8 w	±1% of Range
1.000 – 9.999 KW	0.001 KW	±1% ± 8 w	±1% ± 8 w	±1% of Range
10.00 – 99.99 KW	0.01 KW	±1% ± 8 0w	±1% ± 8 0w	±1% of Range
100.0 – 999.9 KW	0.1 KW	±1% ± 0.8kw	±1% ± 0.8kw	±1% of Range
1000 – 9999 KW	1 KW	±1% ± 8kw	±1% ± 8kw	±1% of Range
0.000 – 9.999MW	0.001MW	–	±1% ± 8 0kw	–

电力品质分析仪

AC(交流)电流( 50 或 60Hz,自动档位，真均方根值，波峰因素<4，CT=1)

	范围	解析度	读值准确度
6830+6801 (超载保护 AC200A)	0.050 – 9.999A	0.00A	±0.5% ± 0.05A
	10.00 – 60.00A	0.01A	±0.5% ± 0.5A
	60.00 – 99.99A	0.01A	±0.1% ± 0.5A
6830+6802 (超载保护 AC2000A)	0.04 – 10.00A	0.01A	–
	0.4A – 100.0A	0.1A	±0.5% ± 0.5A
	4.0 – 1000.0A	1A	±0.5% ± 5A
6830+ 3007 (超载保护 AC3500A)	4 – 300A	0.1A	±1% of Range
	300.0 – 999.9A	0.1A	±1% of Range
	1000 – 3000A	1A	±1% of Range

AC(交流)电压 ( 50 或 60 Hz,自动档位，真均方根值，波峰因素<4，输入阻抗10M Ω ，VT(PT)=1CT=1，800V超载保护)

范围	解析度	读值准确度	范围	解析度	读值准确度
4.0V – 500.0 (Phase to Neutral)	0.1V	± 0.5% ± 5dgts	4.0V – 600.0V (Phase to phase)	0.1V	± 0.5% ± 5dgts

AC(交流)电流的谐波分析(1~99阶)6802大电流钩部

范围	百分比(%)		电流值(A)
范围	解析度	读值准确度	解析度	读值准确度
1 – 20 th	0.1%	±2%	0.1 A	±2% of reading ± 0.4A
21 – 50 th		4% of reading ±2.0%		±4% of reading ±0.4A
51 – 99 th		6% of reading ±2.0%		±6% of reading ±0.4A

电力品质分析仪

AC(交流)电流的谐波强度(1~99阶)6801小电流钩部，适合CT

范围	百分比(%)		电流值(A)
范围	解析度	读值准确度	解析度	读值准确度
1 – 10 th	0.1%	±0.25 of reading ±1%	0.1mA / 0.1A	±0.2% of reading ±7dgts
11 – 20 th		±2% of reading ±1%		±2% of reading ±7dgts
2 1 – 50 th (A范围)		±5% of reading ±1%		±5% of reading ±7dgts
2 1 – 50 th (mA范围)		±10% of reading ±1%		±10% of reading ±7dgts
5 1 – 99 th		±35% of reading ±1%		±35% of reading ±7dgts

AC(交流)电流的谐波分析(1~99阶)3007超大电流软性钩部

范围	百分比(%)		電流值(A)
范围	解析度	读值准确度	解析度	读值准确度
1 – 20 th	0.1%	±2%	0.1A / 1A	±0.2% of Range ±0.4A/40A
21 – 50 th		± 6%		±4% of Range ± 0.4A/40A
51 – 99 th		±10%		±6% of Range ± 0.4A/40A

总谐波失真值(THD)

范围	解析度	读值准确度 (6801)	读值准确度 (6802)	读值准确度 (3007)
0.0 – 20%	0.1%	±1%	±2%	±2%
20 – 100%	0.1%	±3% of reading ±5%	±6% of reading ±1%	±6% of reading ±1%
100 – 999.9%	0.1%	±10% of reading ±10%	±10% of reading ±1%	±10% of reading ±1%

电力品质分析仪

交流电压峰值(峰值>5V) 或 AC电流 (峰值>20A)，VT=1

范围	取样时间	读值准确度
50Hz	19 μS	±5% ±30digits
60Hz	16 μS	±5% ±30 digits

谐波的波峰因素 (C.F.)(峰值>5V) 或 ACA(峰值範圍>10%)，VT=1

范围	解析度	读值准确度
1.00 – 99.99	0.01	±5% ±30digits

在自動模式上的頻率

范围	解析度	读值准确度
45 – 65Hz	0.1Hz	0.2Hz

功率因素(PF)

范围	解析度	读值准确度
0.00 – 1.00	0.01	± 0.04

相角 (Φ)

范围	解析度	讀值準確度
-180 。 to 180 。	0.1 。	± 1 。

电力品质分析仪

一般規格

钩部直径 Φ(6801)	约30mm
钩部直径Φ(6802)	约55mm(approx.), 64 X 24mm(Bus Bar)
电池规格	1.5V SUM-3 x 8
显示	有背光的大型点矩阵LCD
耗电量	约140mA
外部直流电源	直流12V的变压器 (为了操作安全，一定要有600V耐压保护)
每周期取样速度	1024
LCD显示更新速度	1 times / sec.
操作温度	-10°C to 50°C
操作湿度	< 85% relative
储存温度	-20°C to 60°C
储存湿度	< 75% relative
重量(6830)	1160g (包括八个电池)
重量(6801)	200g
重量(6802)	600g
尺寸(6830)	257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H)
尺寸(6801)	210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H)
尺寸(6802)	244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H)
附件	四条测试棒与四个鳄鱼夹，携带用背袋x1，说明书x1，电池1.5V x 8
